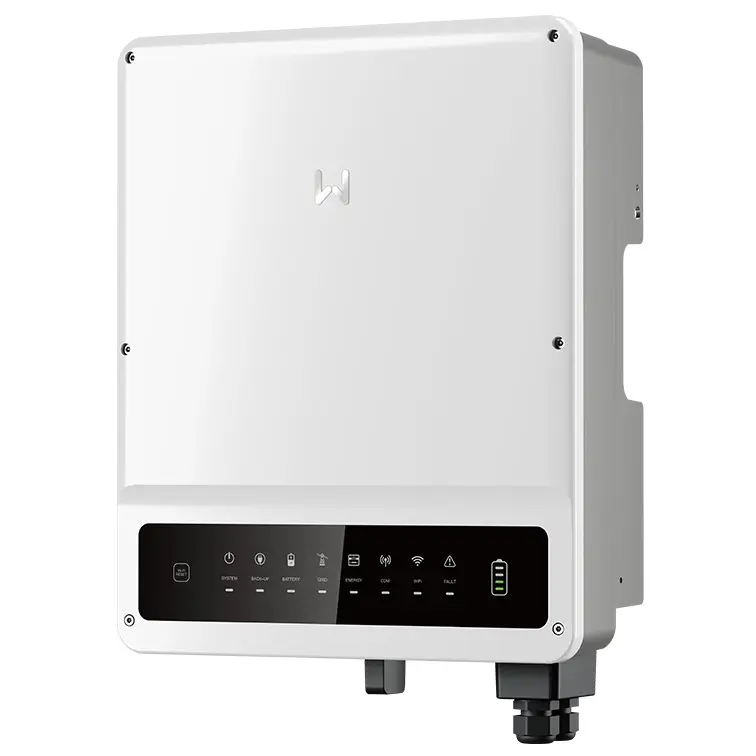

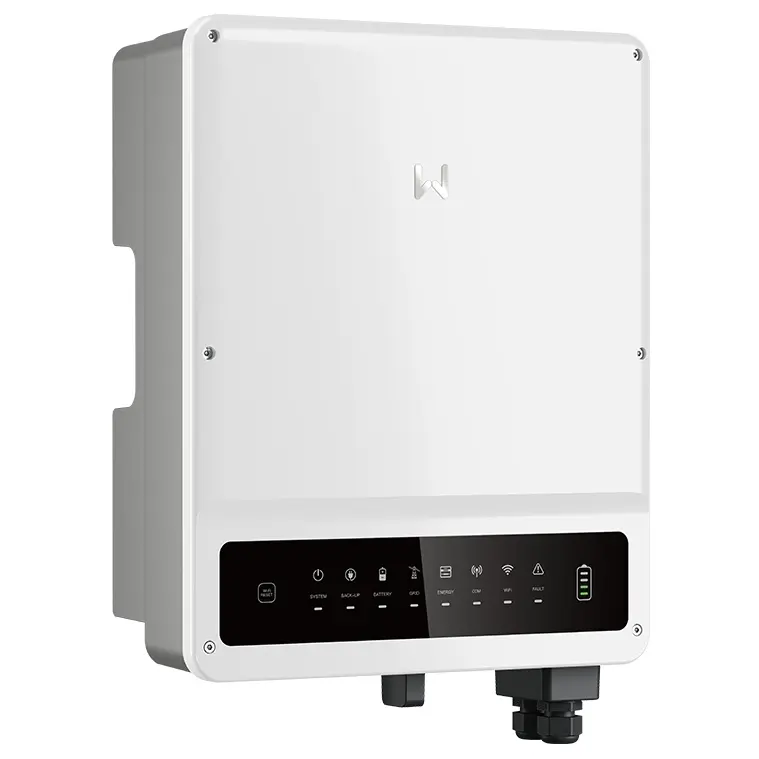

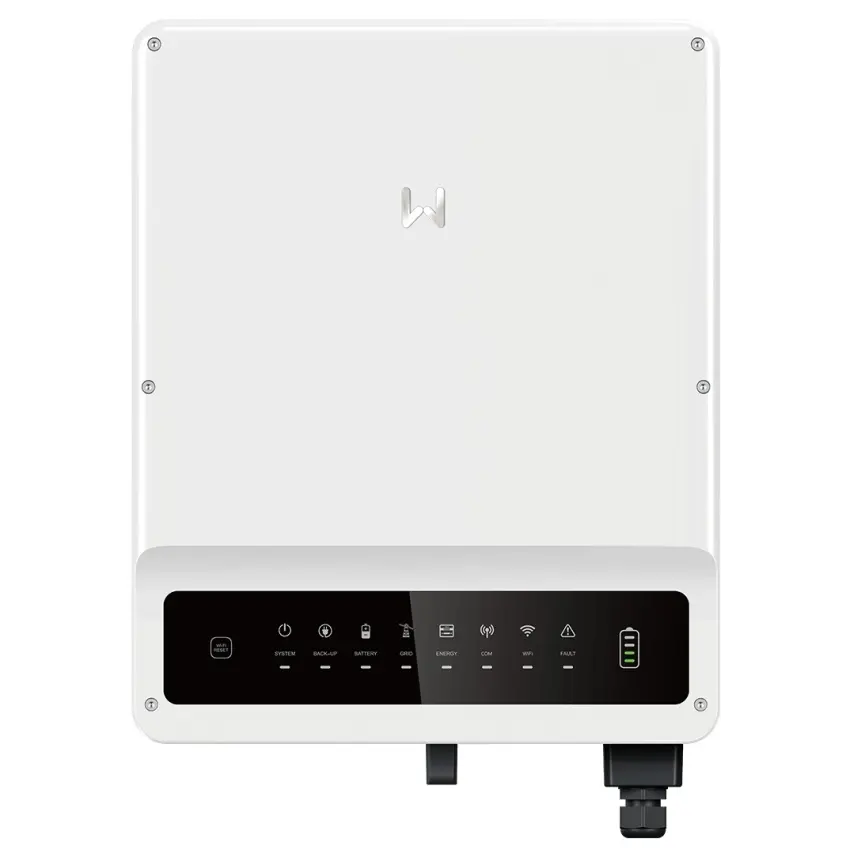

HYBRIDNÍ MĚNIČ GOODWE GW10K-ET

Třífázové hybridní střídače napětí GoodWe z řady ET jsou standardně vybaveny dvěma MPP trackery a umožňují připojení vysokonapěťových baterii. Tento měnič je odolný vůči výpadku distribuční sítě a poskytuje tedy dokonalou zálohu pro rodinný dům i firmu. Třífázový hybridní měnič GoodWe ET 2xMPPT nabízí 2 samostatné výstupy. Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojují zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Dokud je měnič připojený k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu. Přechod do záložního režimu se děje v rámci milisekund. Jedná se tedy o UPS (Uninterupted Power Supply) Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterií) pomocí Wi-Fi. Měnič je možno nastavit jako bezpřetokový. Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterií.

VSTUPNÍ PARAMETRY Z FV

Max. vstupní výkon z FV ( W ): 13 000

Max. DC vstupní napětí ( V ): 1 000

Rozsah MPPT ( V ): 200 ~ 850

Rozsah MPPT při plném zatížení ( V ): 460 ~ 850

Startovací napětí ( V ): 180

Jmenovité DC vstupní napětí ( V ): 620

Max. stejnosměrný proud ( A ): 11/11

Max. zkratový proud ( A ): 13,8 / 13,8

Počet MPPT regulátorů: 2

Počet stringů na MPPT: 1/1

SPECIFIKACE BATERIE

Typ baterieLi-Ion

Rozsah napětí baterie ( V ): 180 ~ 550

Max. nabíjecí proud ( A ): 25

Max. vybíjecí proud ( A ): 25

Nabíjecí systém pro Li-Ion: Auto-adaptační s BMS

INFORMACE O AC VÝSTUPU ( SÍŤ )

Jmenovitý AC výkon do rozvodné sítě ( VA ): 10 000

Max. zdánlivý výstupní výkon do rozvodné sítě ( VA ): 11 000

Max. zdánlivý příkon z rozvodné sítě ( VA ): 15 000

Jmenovitý výstupní napětí ( V ): 400/380, 3L/N/PE

Jmenovitá výstupní frekvence ( Hz ): 50 / 60

Max. proudový výstup AC do rozvodné sítě ( A ): 16.5

Max. příkon AC z rozvodné sítě ( A ): 22.7

THDi: méně než 3%

Účiník: 0,8 kapacitní - 0,8 induktivní

Připojení k síti: Třífázové

INFORMACE O AC VÝSTUPU ( BACK-UP )

Max. zdánlivý výstupní výkon ( VA ): 10 000

Špičkový zdánlivý výkon ( VA ): 16 500, 60sec

Max. výstupní porud ( A ): 16.V

Jmenovitý výstupní napětí ( V ): 400 / 380

Jmenovitá výstupní frekvence ( Hz ): 50 / 60

THDv: méně než 3%

ÚČINNOST

Max. účinnost: 98%

EURO účinnost: více než 97,5%

Účinnost přizpůsobení MPPT regulátoru: 99,90%

OCHRANA

Ochrana proti FV přepólování: Zabudovaná

Ochrana proti ostrovnímu režimu: Zabudovaná

Jednotka pro monitorování únikového porudu: Zabudovaná

Ochrana proti výstupnímu přetížení: Zabudovaná

Ochrana proti výstupním zkratům: Zabudovaná

Ochrana bateriového vstupu: Zabudovaná

Ochrana proti výstupnímu přepětí: Zabudovaná

OBECNÉ INFORMACE

Rozměry ( Š x V x H v mm ): 415 x 516 x 160

Hmotnost ( kg ): 25

Montáž: Držák pro upevnění na zeď

Rozsah okolních teplot: -35 ~ 60 °C ( více než 45˘C degraduje )

Poměrná vlhkost: 0 ~ 95 %

Maximální nadm. výška pro provoz: 4000 m ( více než 3000m degraduje )

Stupeň ochrany: IP65

Topologie: Bez transformátoru

Ztráty v režimu standby ( W ): méně než 15

Chlazení: Přirozeně, vzduchem

Hladinu hluku ( dB ): méně než 25

Displej: LED a APP

Komunikace: Wi-Fi; RS485 nebo Ethernet
