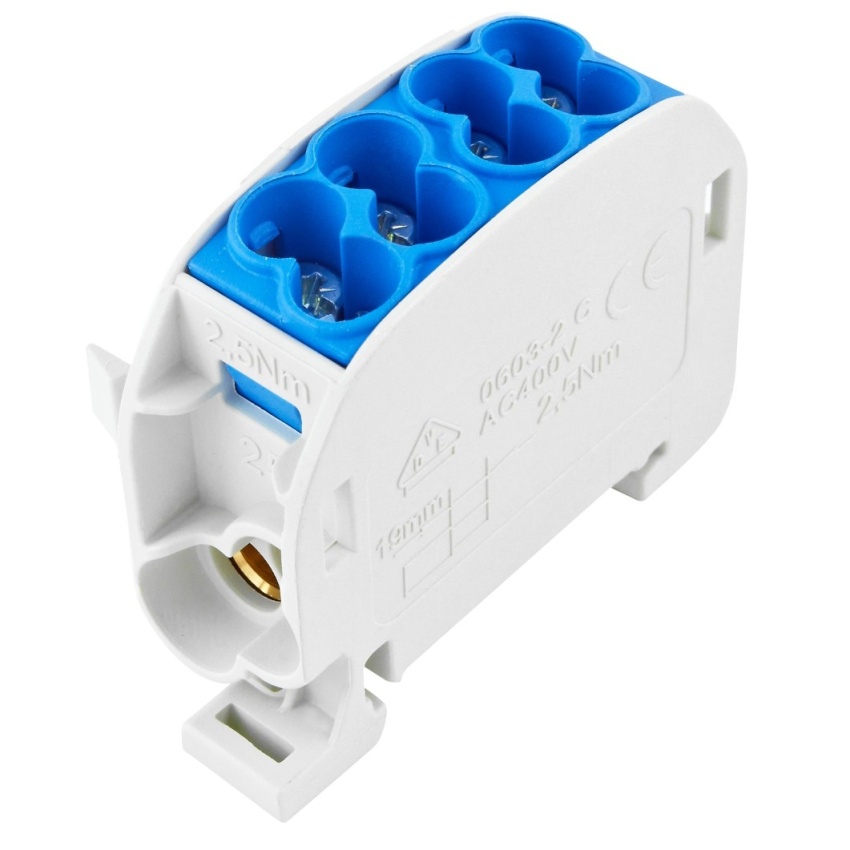

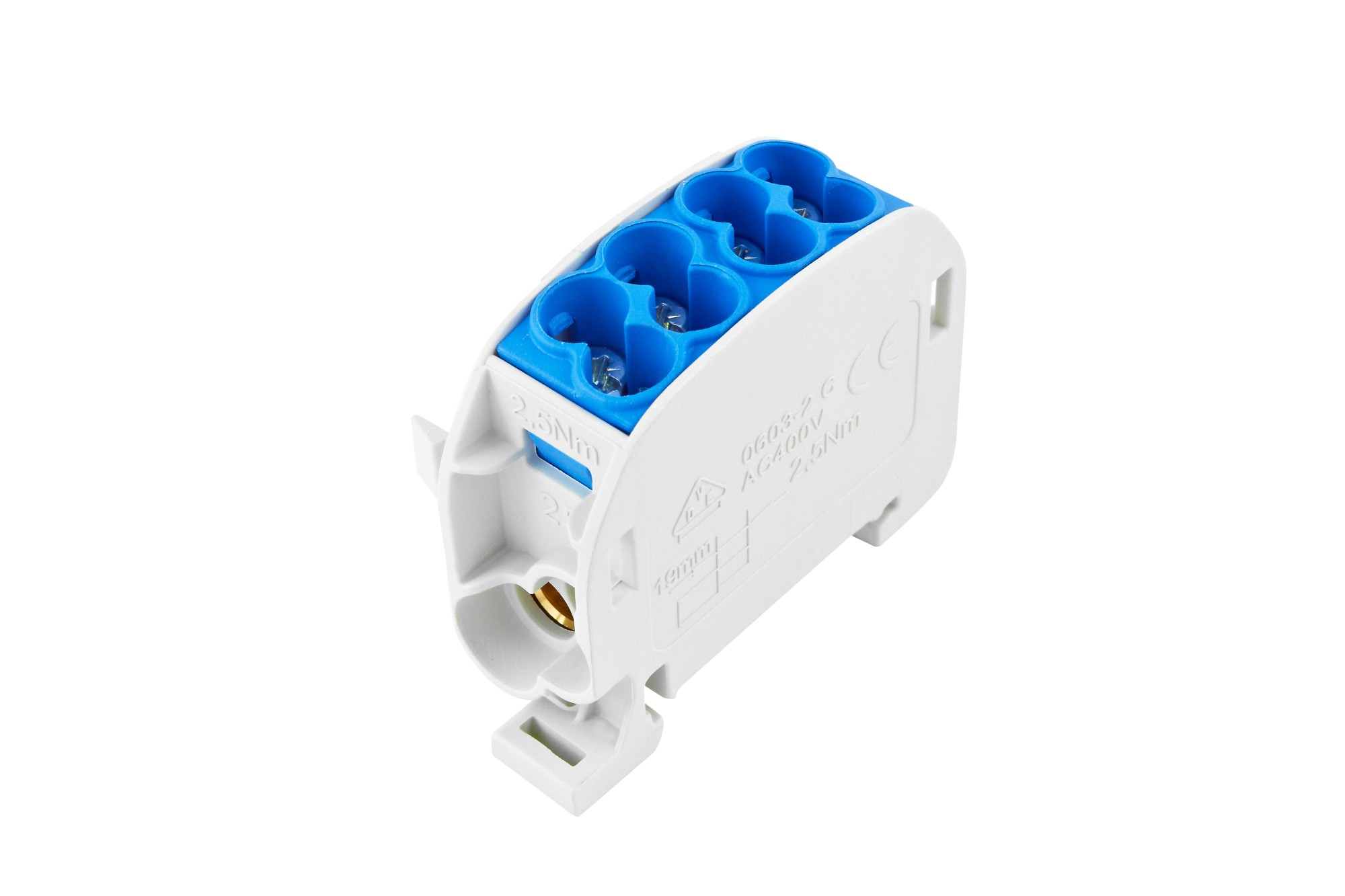

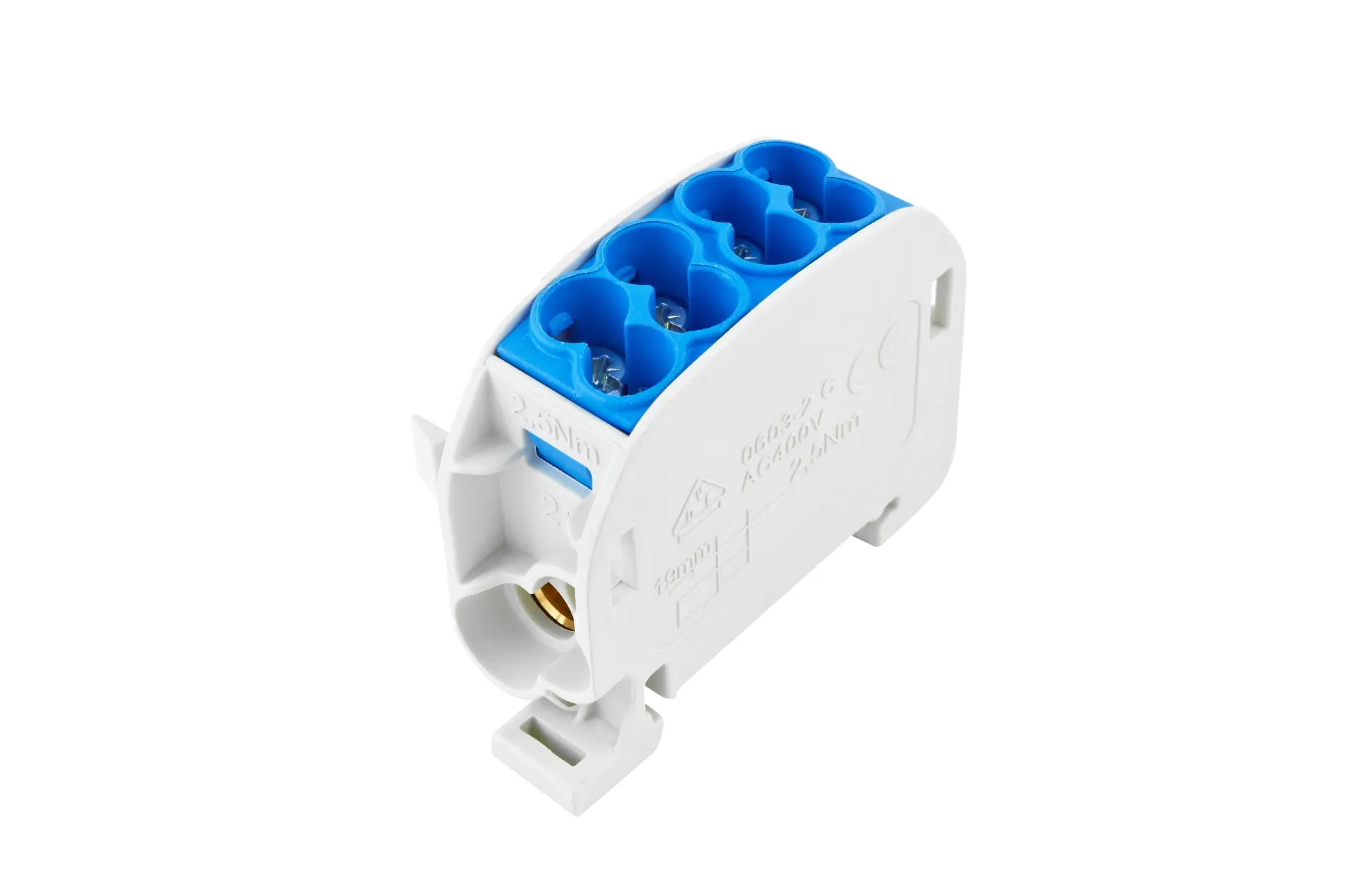

Svorkovnice rozbočovací HLAK 25//1 C N ELEMAN 100A 1pól CU IP20 1006530 modrá na DIN 1006530
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích...
Zobrazit více
Výrobce: ELEMAN
Kód produktu: 81881893 Zkopírováno
Kód dodavatele: 1006530 Zkopírováno
EAN: 4051589801119 Zkopírováno
Počet pólů: 1
Druh připojení: Šroubování
Způsob montáže: DIN lišta
Výška: 49.4 mm
Ihned k vyzvednutí na 18 pobočkách
Na objednání u dodavatele
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála, servis) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Ihned k vyzvednutí 5 ks |
| Česká Třebová | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Hradec Králové | Ihned k vyzvednutí 21 ks |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Ihned k vyzvednutí 9 ks |
| Kroměříž | Ihned k vyzvednutí 16 ks |
| Liberec | Na objednání u dodavatele |
| Pardubice | Ihned k vyzvednutí 2 ks |
| Praha 13 | Ihned k vyzvednutí 7 ks |
| Praha 4 | Na objednání u dodavatele |
| Praha 9 | Ihned k vyzvednutí 19 ks |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Ihned k vyzvednutí 6 ks |
| Sokolov | Ihned k vyzvednutí 17 ks |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Ihned k vyzvednutí 3 ks |
| Tišnov | Ihned k vyzvednutí 11 ks |
| Trutnov | Ihned k vyzvednutí 19 ks |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Valašské Meziříčí | Na objednání u dodavatele |
| Velké Meziříčí | Ihned k vyzvednutí 13 ks |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Ihned k vyzvednutí 8 ks |
| Zastávka u Brna | Ihned k vyzvednutí 8 ks |
| Zlín | Ihned k vyzvednutí 2 ks |
| Žďár nad Sázavou | Na objednání u dodavatele |
Nyní s DPH: 65,42 Kč
Cena bez DPH: 54,07 Kč
Cena za ks bez DPH: 54,07 Kč
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• jmenovité napětí 1000 V AC/DC
• menší vestavná šířka oproti svorkám
• barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená)
• krytí IP20 – ochrana před nebezpečným dotykem živých částí
• vhodné pro měděné vodiče
• řaditelné do sebe
| Název parametru | Hodnota |
|---|---|
| Počet pólů | 1 |
| Druh připojení | Šroubování |
| Způsob montáže | DIN lišta |
| Výška | 49.4 mm |
| Šířka | 24.8 mm |
| Hloubka | 55.7 mm |
| Zajištěné proti dotyku | Ano |
| Jmenovitý proud | 152 A |
| Počet vstupů | 2 |
| Vhodné pro masivní vodiče | Ano |
| Vhodné pro vícedrátové vodiče | Ano |
| Vhodné pro jemné lankové vodiče | Ne |
| Vhodné pro jemné vodiče bez koncovky kabelu | Ne |
| Vhodné pro velmi jemné vodiče | Ne |
| Vhodné pro velmi jemné vodiče bez koncovky kabelu | Ne |
| Průřez vodiče, příkon | 2.5 - 25 |
| Průřez vodiče, vstupní AWG | 4 - 14 |
| Počet výstupů | 2 |
| Průřez vodiče, výkon | 2.5 - 16 |
| Průřez vodiče, výstup AWG | 6 - 14 |
