TES MODUL 4FN 230 35 2-BUS GUARD 2TL

Modul EV 2-BUS GUARD se 2 vyzváněcími tlačítky Modul elektrického vrátného se dvěma tlačít... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 40992388 Zkopírováno

Kód dodavatele: 4FN 230 35 Zkopírováno

EAN: 8585001524219 Zkopírováno

Instalační technika: Sběrnicový systém

Způsob montáže 1: Instalace pod omítku

Počet zvonkových tlačítek: 2

Modulární konstrukce: Ano

K vyzvednutí na pobočkách obvykle do 6 dnů

Na objednání obvykle do 6 dnů

Nyní s DPH: 3 269,38 Kč

Cena bez DPH: 2 701,97 Kč

Cena za ks bez DPH: 2 701,97 Kč

ks
Recykl. poplatek 1,02 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení

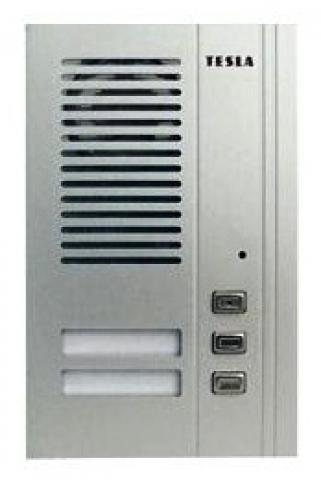

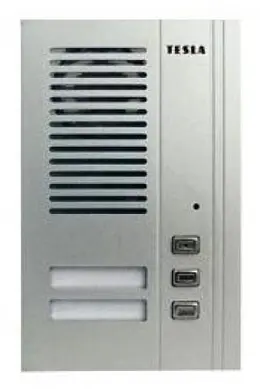

Modul EV 2-BUS GUARD se 2 vyzváněcími tlačítky

Modul elektrického vrátného se dvěma tlačítky pro vyzvonění domácího telefonu a tlačítkem pro podsvětlení modulů. Vrátný je určen pro digitální dvouvodičový systém GUARD.
  • možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)
  • spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
  • tónová akustická signalizace spojovacího procesu
  • plně duplexní hlasitá komunikace s vyvoleným DT
  • volba požadovaného DT tlačítkem na tlačítkovém tablu
  • identifikace tlačítka podsvětlenou jmenovkou
  • akustická signalizace stisknutého tlačítka
  • tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek
  • časově limitované podsvětlení jmenovek
  • tlačítka pro účastníky přímo na modulu EV
  • modulární rozšiřitelné tlačítkové tablo
  • nastavitelná doba sepnutí el. zámku
  • možnost připojit až 7 vedlejších EV
  • zápustná i povrchová montáž
  • provedení v designu GUARD
Technické údaje
  • Počet vyzváněcích tlačítek: 2
  • Počet tlačítek podsvícení: 1
  • Rozměry: 110 x 174 x 35 mm (v x š x h)
  • Povrchová úprava: eloxovaný hliník
  • Síťový zdroj: 4FP 672 57
  • Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03
  • Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%
Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Zapojení v systému

Elektrický vrátný DDS GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné.

Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže 1 Instalace pod omítku
Počet zvonkových tlačítek 2
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Kompatibilní s Apple HomeKit Ne
Kompatibilní se službou Google Assistant Ne
Kompatibilní s Amazon Alexa Ne
K dispozici je podpora IFTTT Ne
