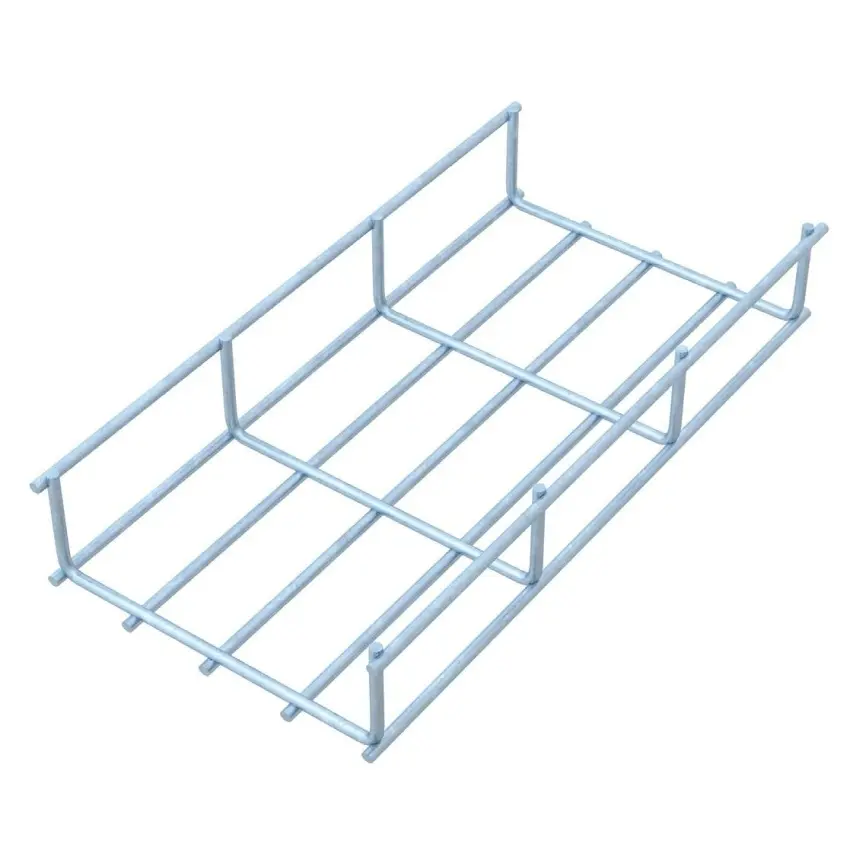

TOP SERVIS ŽLAB 50/ 50 DRÁTĚNÝ 2,5M

Kabelové drátěné žlaby jsou vhodné pro ukládání kabelů a vodičů měření regulace, světelných rozvodů a motorických rozvodů pro spotřebiče menších výkonů. Výhodou drátěných žlabů je, že silnoproudé kabely jsou ve žlabech lépe ochlazovány díky otevřené struktuře žlabů.

Systém drátěných kabelových žlabů slouží k ukládání kabelů také tam kde jsou zvýšené požadavky na snadné čištění tras tj. v prostorech se zvýšenou prašností.

Velkou výhodou těchto žlabů je velká variabilita při montáži, kdy lze s pomocí doplňků, žlaby formovat a přizpůsobit nejrůznějším překážkám vyskytujícím se na staveništi.

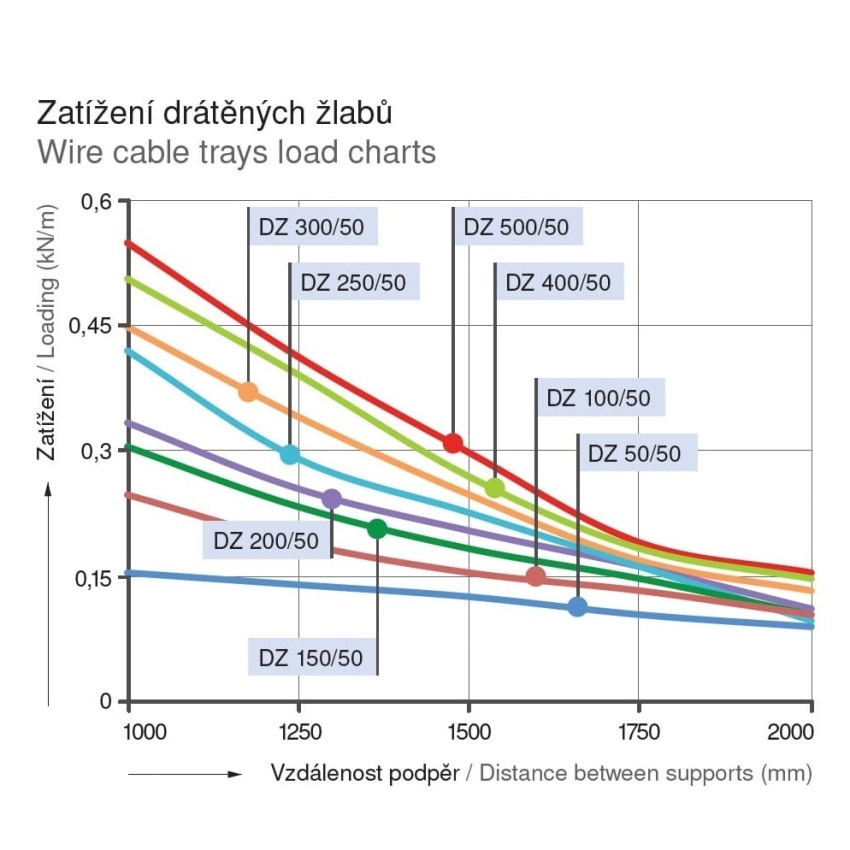

Nosnost žlabů je určena vzdáleností podpěr a lze ji vyčíst z grafů jednotlivých typů žlabů.

• snadná a rychlá montáž
• nízká hmotnost
• jednoduché spojení
• snadné vytváření odboček a křížení tras

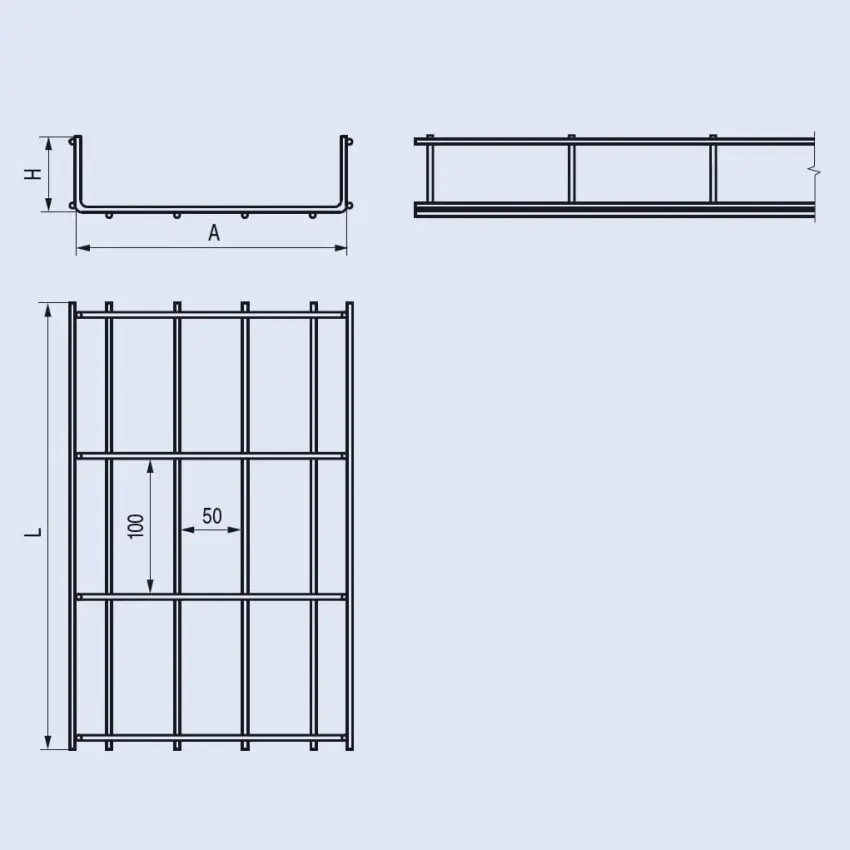

Ocelový drát o průměru 4 mm, s povrchovou úpravou galvanickým zinkováním dle DIN 50961.

Drátěné žlaby jsou vhodné pro ukládání kabelů silnoproudých, slaboproudých a sdělovacích vedení. S montáží drátěných žlabů doporučujeme začít v prostorách, kde jsou již dokončeny stavební práce. Žlaby je možné ukládat na nosné prvky tj. nosníky, konzoly, stojny a závěsy přímo na zeď nebo k pomocným konstrukcím.

Pro spojení rovných tras žlabů se použijí spojky SDZ 1, SDZ 2 nebo SDZ 3. Kolena, t-kusy, ohyby, klesání nebo stoupání trasy lze vytvořit vhodným nastřižením žlabu a pomocí spojek SDZ 1 a SDZ 2 pak vytvořením požadovaného tvaru.

Kabely jsou ve vodorovných trasách uloženy volně, případně vyvázány pomocí vázacích pásků v případě stupaček je nutné kabely fixovat pomocí vázacích pásků. Žlab je možné po uložení kabelů uzavřít víkem.

Celý systém drátěných žlabů je vodivě spojen pomocí spojek, dodávaných výrobcem zajišťujících ochranu před nebezpečným dotykovým napětím. Připojení systému žlabů jako vodivého celku na ochranou soustavu ve smyslu ČSN 330360 zajišťuje montážní organizace a dodává i potřebný materiál.

Před započetím montáže kabelové trasy se doporučuje, aby v prostorách byly dokončeny zejména stavební práce. To platí především při montáži na zeď. Při projektování by měla být zvolena optimální trasa, tzn. pokud možno tak, aby zbytečně neobcházela a nevyhýbala se dalším instalacím.
